概述
拉力表LB-C-1600，是盤錦天順電子設備有限公司依據油田通井作業機，在通井作業時的實際工況研制和生產的，在起下油管、抽汲、打撈等作業時，實時顯示作業時的拉力變化值，給操作人員提供了良好的作業依據。該產品可供全天候使用，具有設計先進，性能穩定，精度高，測量范圍廣，體積小，安裝方便等特點，深受廣大用戶的歡迎。是適用于油田通井作業設備的安全保護裝置。

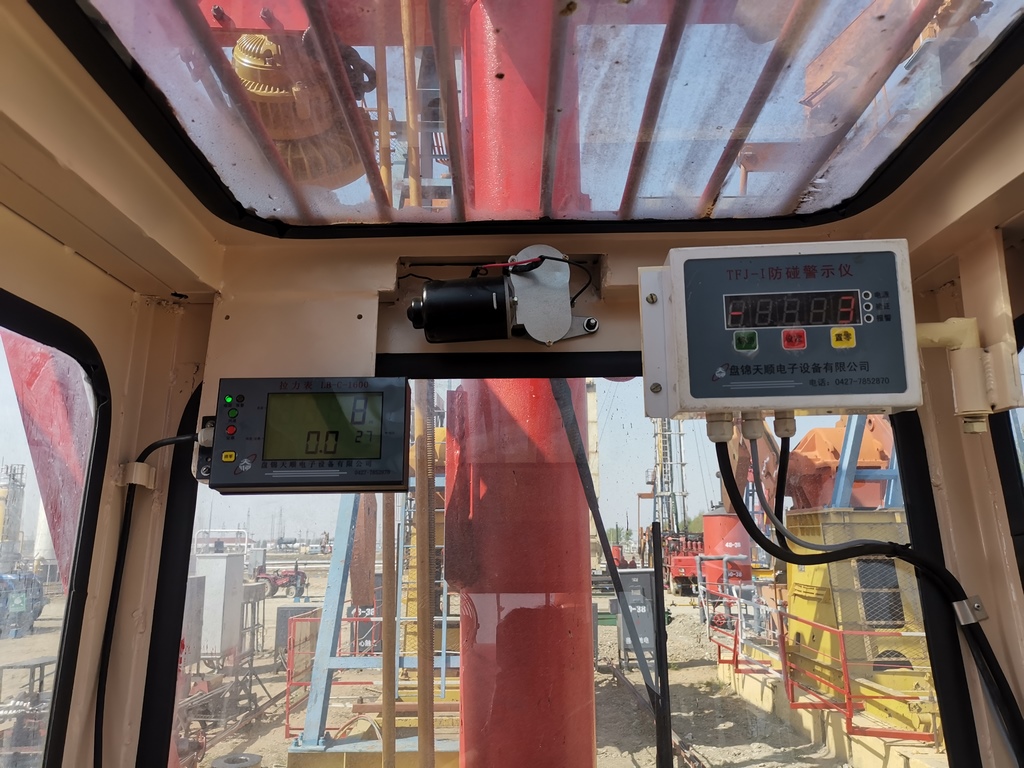

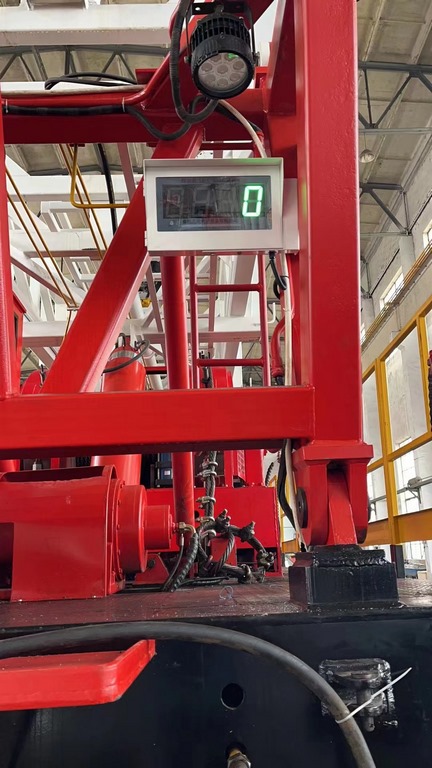

該產品為雙窗口顯示儀表，由拉力表LB-C-1600（主表）（以下簡稱主表）、拉力表LB-C-1600（副表）（以下簡稱副表）、數據轉換器和測力傳感器四部分組成。主表采用LED數碼顯示，副表采用LCD液晶顯示，在任何天氣環境下均可看的很清晰，具有數字大、可視度好等優點，既沒有刺目感，也不會引起視覺疲勞。當負載達到或超過其額定載荷的70％時，儀表會自動發出聲音報警信號，提醒操作人員注意，防止在通井作業時超載運行，確保設備與人員正常安全工作。
該產品屬于防爆產品，已取得防爆產品生產許可，防爆標志為Ex ib Iic T6 Gb。本產品符合《GB3836.1-2010 爆炸性環境 第1部分:設備 通用要求》和《GB3836.4-2010 爆炸性環境 第4部分:由本質安全型“i”保護的設備》的防爆要求。
本產品優于普通類作業機使用的拉力表。普通拉力表只有負載顯示功能，而本產品在普通拉力表的基礎上，增加了加載定量、風速（或車載電壓）、和顯示數字加大了40%等功能，從而使本產品有了質的飛躍，為安全生產與數據分析有了更可靠的保證與參考。
一、主要技術指標
1、主表顯示：4位數字顯示負載值，單位千牛（kN）；
2、副表顯示：顯示窗口為3個觀察欄，內容包括負荷顯示值、加載定量、風速（與車載電壓自選）。
a、負荷：4位數字顯示，單位千牛（kN）；
b、加載定量：3位數字顯示，單位千牛（kN）；
c、風速（或電壓）：3位數字顯示，米/秒（m/s）或伏特（V）。
3、供電電壓：DC24V；
4、******工作電流：≤130mA；
5、******消耗功率：≤3.6W；
6、測量范圍：和通井機的繩數（倍率）相對應。
7、準確度等級：2.0級；
8、繩數選擇：具有與作業機繩數相匹配的可變倍率；
9、使用溫度：-20℃~+60℃；
10、安裝形式：主副儀表固定式安裝，傳感器可根據用戶現場實際
情況，大修選用墨盒式，小修選用軸銷式；
11、外形尺寸： 長×寬×高，單位mm
a、主表350×215×115；
b、副表160×95×40；
c、數據轉換器190×35×130；
d、墨盒傳感器?198×80，軸銷傳感器?63×153。（根據車型二選一）
12.、重量：總重 約12kg
